Впускные и выпускные трубопроводы

Впускные и выпускные трубопроводы

Впускные и выпускные трубопроводы

Впускные трубопроводы помогают для подвода горючей смеси в цилиндры двигателя, а выпускные — для отвода отработавших газов из цилиндров.

Фото: autoprospect.ru

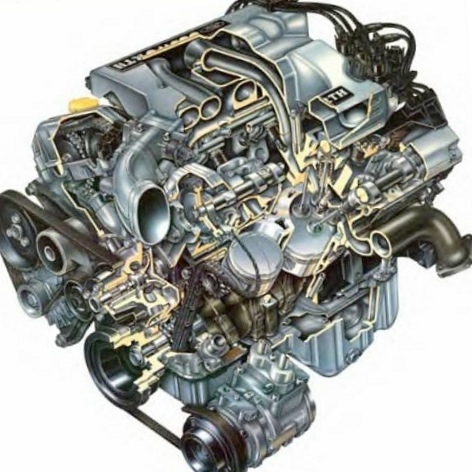

Впускные трубопроводы у двигателей с V-образным размещением цилиндров находятся в развале между цилиндрами и имеют сложную форму. Трубопроводы должны оказывать минимальное сопротивление перемещению газов, поскольку это нужно для лучшего наполнения цилиндров двигателя.

У всех карбюраторных двигателей впускные трубопроводы имеют устройства для подогрева горючей смеси. Для данной цели каналы, по которым горючая смесь подается в цилиндры двигателя, омываются тёплой водой. При трудящемся двигателе тёплая вода подогревает трубопровод, а вместе с ним и горючую смесь, улучшая испарение бензина.

Устройство для подогрева горючей смеси включает в себя заслонку, на наружном финише оси которой установлен сектор с надписями «Лето» и «Зима». Сектор удерживается в нужном положении при помощи стопорной гайки и шпильки. В то время, когда температура наружного воздуха встанет выше 5 °С, заслонку необходимо развернуть в положение «Лето».

Наряду с этим она занимает горизонтальное положение, и отработавшие газы напрямую выходят в глушитель, меньше соприкасаясь со стенкой впускной трубы и меньше подогревая горючую смесь. Зимний период при эксплуатации заслонку поворачивают в положение «Зима», и она перегораживает выпускной трубопровод. Отработавшим газам приходится огибать заслонку сверху, соприкасаясь со стенкой впускной трубы и более интенсивно ее нагревать.

Подогрев горючей смеси нужен вследствие того что смесь, поступающая из карбюратора во впускной трубопровод, содержит большую часть горючего в виде капелек. Они оседают на стенках впускного трубопровода, образуя целую топливную пленку. Топливная пленка поступает в цилиндр неравномерно, что ведет к трансформации состава горючей смеси и ухудшению работы двигателя.

Но излишний перегрев горючей смеси также вреден, поскольку при сильном расширении смеси весовой заряд цилиндров значительно уменьшается, что ведет к утраты мощности.

Выпускные трубопроводы отливаются из чугуна, у V-образных двигателей для каждого последовательности цилиндров раздельно. У рядных двигателей в выпускном трубопроводе установлена заслонка для регулировки степени подогрева горючей смеси.
