truEFI 6cyl готов к бою!

Таки дождались максимально доработанную версию для 6 цилиндров. На 5 также сойдёт. Ну либо на 12 :D!

На 4 также как бы подойдёт. Будет шикарно. По первым ощущениям — трудится ещё совершеннее!

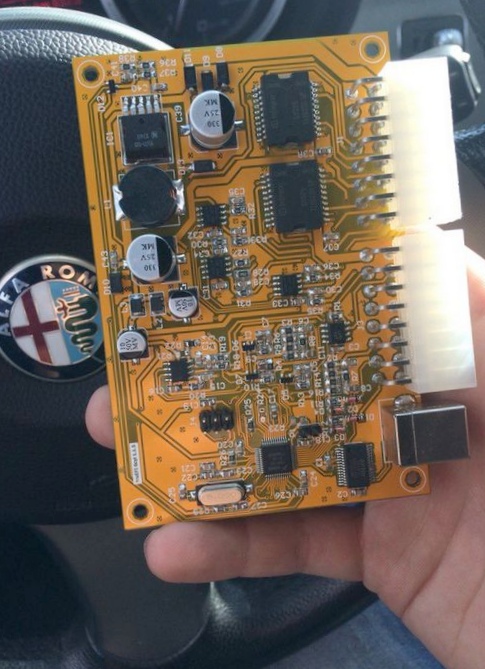

Сделали грамотный теплоотвод, перетрассировали плату с нуля, развели почвы, поставили кучу защит, ну и ещё более ультрамелкие деталюшки.

Под индуктивный датчик и холл. В общем, пишите.

Решили свежесобранный мозг попытаться помыть. Ниже видео, что вышло из этого. Опускал плату не всю, поскольку коротит по не герметичным разъёмам USB и Molex.

Ну а сейчас о спеках:

1) 6 каналов зажигания для катушек со встроенным коммутатором (логические). Управляется драйвером IR4427. Если не нравится — применять возможно коммутатор зажигания любой.
2) 4 канала горючего. Управление ведётся специальной микросхемой TLE6220. Во многих заводских блоках употребляется она для работы с форсунками.

К сожалению, код не поддерживает секвентал по горючему, лишь по зажиганию, но не отчаивайтесь — секветал лишь даёт преимущество на холостых и в переходных режимах, в остальном — легко понты :D!
3) Вход под датчик коленвала и под датчик распредвала. Логика обработки основана на одной микросхеме NCV1124 для индуктивного датчика, и сборка двух оптопар HCPL-0630 для датчика холла.
4) Стандартные выходы под насос, клапана холостого хода и два дополнительных выхода под каждые потребности. Также, употребляется микросхема TLE6220.
5) Лишь USB.
6) Доработанный блок питания на базе LM2596. Вот как раз, сейчас не будет всяких бензопил в 5 вольтах, конечно, большое количество красоты и сглаживаний, в случае если подключать осциллограф.
7) Ну и стандартные входы под MAP, MAT, O2, CLT, завтрак, переключения таблиц.

PS: на 4 цилиндровые предположения действует скидка ;)!
