OLED отображение положения селектора АКПП и ??

Делал я практически два года назад такую штуку www.drive2.ru/b/1367175/
Сейчас руки дошли начать делать вторую версию. Версия отличается отображением селектора PRND2L и входом габаритов для тойотовских коробок. Вот пример инсталляции первой версии: www.drive2.ru/l/6073566/

Сейчас попытался собрать печатку:

Мало видоизменил схему, в отличие от прошлось обошелся несложной парой стабилитрон + резистор, сделал места для креплений — два отверстия, ну и применил достаточно большое количество резисторов размера СМД0402

Весьма удачно сделал печатку, нигде не промазал по маске, размерам, все подробности легли идеально.
Обратная сторона:

Дисплей закрепляется при помощи двухстороннего скотча на противоположной стороне печатки. Пайка дисплея вычислена под это:

Приобрел под это дело микроконтроллеров в QFN корпусе ATMega8A. Раньше применял ATMega88A, но сейчас случайно отыскал продавца с весьма приятной низкой ценой на алиэкспресс. Заказал две партии по пять штук на пробу.

Продавец по всей видимости лоханулся с ценой, исходя из этого сходу снял лот с продаж, но послал мне все, правда без трекера. Жаль, нужно было побольше забрать. Кстати не первый раз попадаю на ошибочно низкую цену лотов.

Позже три пути: продавец отменяет приобретение с возвратом минус себе в карму, продавец пробует в культурно в личке уменьшить количество, компенсировав себе сумму, или без звучно и отправляет и снимает лот с продажи.
Меги эти приехали весьма странными: на корпусе видны следы перемаркировки. Другими словами надпись на шершавой поверхности еле видна. Фух, подключил к программатору — все трудится и шьется.

Кстати, под данный дисплей в CodeVisionAVR выше версии 3.19 имеется встроенная эргономичная библиотека драйвера со шрифтами. А я пользую версию 3.12, блин. Попытки отыскать версию выше 3.19 ничего не дали.

Демка также не катит. Облом.

А платить румыну 200 евро как то жаба душит за эту софтину.

Сейчас осталось оживить дисплей от этого микроконтроллера и дописать код. Уже кроме того не помню, чем Мега 8А отличается от Меги88.

Окажется приблизительно так же, как на прошедшей версии, лишь на несколько знаков больше:

Делал это в начале задумки. Чтобы нормально оказалось, было нужно рисовать шрифт самому, попиксельно. Начало положено, следует сделать дальше…

P.S.

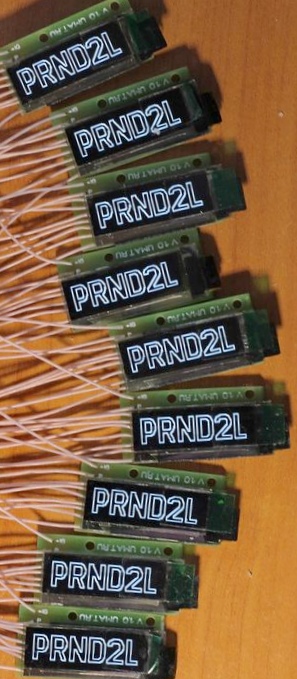

Собрал готовый вариант, пока на столе:

Вот кучка скринов:

Надеюсь, не требуется растолковывать, из-за чего яркость на экране не равномерная?

Все, что оно может на видео ??:

В случае если словами:
Настраивать возможно:
1. — яркость дисплея, 10 уровней, как в дневном так и ночном режиме раздельно.
2. — Включение — отключения мигания знака задней передачи
3. — Инверсия дисплея
4. — Односимвольный — многосимвольный режим отображения. Другими словами передачи смогут отображаться одной буквой, без "горения" контуров остальных знаков.

Осталось протестировать в машине.
Для любителей сделать из него бортовой компьютер: размер видимого поля дисплея 22х5мм. Он с размер окна механического одометра автомобиля:

P.S.

Тесты в машине прошли удачно! Добавил еще два настраиваемых параметра:
1. — Переключение входа габаритов в режим отображения "перегрев АКПП".
При включении этого режима, в случае если подать плюс на вход ILL габаритов, на экране начнет мигать надпись "ПЕРЕГРЕВ АКПП!". Наряду с этим, поскольку вход габаритов перестает трудиться, уровень яркости возможно настраивать лишь в дневном режиме.
2. — Переворот отображения экрана. Изображение начинает показывать вверх тормашками. При монтаже поделки в ограниченном пространстве панели устройств, в то время, когда любой миллиметр на счету, переворот печатной платы может уменьшить сам монтаж и крепление в геометрии и нужной плоскости.

Итого оказалось семь настроек. Электричества потребляет миллиампер 10 — 15 при 12 Вольтах питания, наряду с этим может трудиться и при 6-ти вольтах, но яркость дисплея заметно падает.

Ну а следующая тема про цветной OLED дисплей
