Устройство и ремонт вязкомуфты вентилятора охлаждения.

Приветствую всех владельцев иномарок, у которых под капотом вместо электро-вентилятора, установлен вентилятор охлаждения радиатора с вязкомуфтой — эта статья для вас. Когда эта деталь со временем перестаёт нормально работать и двигатель начинает перегреваться, многие водители понятия не имеют что с ней делать. Многие не богатые водители, зайдя в магазин и узнав её цену (от 150 $ и выше) пытаются отремонтировать свою вязкомуфту, но разобрав её, просто понимают, что им не по силам её восстановить, и как и большинство водителей, начинают утверждать, что она не ремонтопригодна. Но в этой статье мы всё же докажем обратное, и так же докажем, что при умелом подходе и необходимых знаниях, отремонтировать можно ВСЁ.



Название вязкомуфты.

Начнём с самого простого — с названия вязкомуфты. Большинство водителей, которые пытались отремонтировать эту деталь, наверное никогда и не задумывались о самом названии детали, а зря. Само название говорит само за себя — вязкостная муфта, название подтверждает, что такая муфта — это устройство, которое передаёт вращение вентилятору за счёт силы трения (вязкости) специальной вязкой жидкости, помещённой между двумя дисками — ведущим и ведомым.

Ведущий диск крепится к валу двигателя (точнее к шкиву помпы), а на ведомом диске закреплён сам вентилятор охлаждения радиатора. Всё это собрано в корпус и дополнено несколькими деталями, но об этом немного позже.

И весь процесс нормальной работы вязкомуфты состоит в том, что бы склеить эти диски (чтобы вентилятор начал вращаться с большой скоростью) в тот момент, когда температура двигателя начинает повышаться выше нормы, и расклеить диски (ведущий и ведомый) когда температура двигателя понижена ниже нормальной рабочей температуры (замедлить вращение вентилятора). Думаю с этим простым принципом работы всем понятно, и постепенно перейдём к деталям.

Устройство муфты.

Вязкомуфта в разрезе.

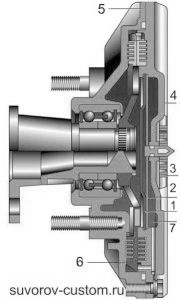

1 — пластина, на которую давит шток (клапан), 2 — запорная пластина в которой имеется отверстие для прохода жидкости, 3 — биметаллическая спираль, 4 — крышка, 5 — корпус подшипника, 6 — ведущий диск, 7 — резервуар для жидкости. Жёлтым цветом показаны резиновые уплотнительные кольца.

Управляет всем вышеописанным процессом, горячий воздух, от нагретого радиатора.

Ведь сама вязкомуфта закреплена близко к радиатору и не зря. На её торце закреплёна (чаще на заклёпках) биметаллическая пластина, чаще всего в форме спирали. При нагреве от горячего воздуха радиатора (ведь пластина находится совсем рядом с радиатором) пластина начинает менять свою форму (изгибаться), и меняя форму она давит на тонкий шток, а шток давит на пластинчатый клапан (см. фото ниже), который открывает отверстие, для попадания между дисками (ведущим и ведомым) специальной вязкой жидкости, которая повышает трение между дисками и как бы склеивает их между собой. От этого вентилятор радиатора, ранее крутившийся медленно из-за пробуксовки дисков, начинает вращаться с большими оборотами и эффективно охлаждать радиатор, уменьшая температуру охлаждающей жидкости и естественно самого двигателя автомобиля.

И основная причина перегрева двигателя автомобиля, исходит из вышеописанного, то есть раз двигатель перегревается, значит недостаточная скорость вращения вентилятора, а раз недостаточная скорость, значит недостаточно этой самой вязкой жидкости, чтобы эффективно склеить оба диска — ведущий и ведомый. Жидкость чаще всего начинает выходить наружу (постепенно) через рассохшееся уплотнительное колечко штока (на рисунке в разрезе оно показано жёлтым цветом), расположенного в самом центре муфты, но под биметаллической пластиной.

Пластинчатый клапан вязкомуфты, который закреплён на круглой запорной пластине(диске) и этот клапан перекрывает отверстие для прохода жидкости.

Чтобы добраться до уплотнительного колечка, необходимо аккуратно сточить с боков одну из головок двух заклёпок (чтобы потом можно было расклепать обратно), которые держат биметаллическую пластину (но пластина на более старых машинах, а на более свежих она в виде спирали). Далее снимаем пластину, и извлекаем шток с колечком.

Колечко можно поискать новое родное, а можно подобрать от ремкомплекта какого то карбюратора (кстати у нас в городе продаются уплотнительные колечки любого диаметра по отдельности).

Восстановление нормальной работы вязкомуфты.

Перед тем как вернуть на место шток с новым уплотнительным колечком и биметаллическую пластину, естественно нужно будет пополнить израсходованную жидкость. Эта жидкость изготовлена на силиконовой основе, и она очень вязкая (примерно как эпоксидный клей).

Найти её можно в продаже в крупных городах и маркировка её может быть разной, в зависимости от производителя, один из примеров ПМС — 100.

Кстати, при вращении и пробуксовке вентилятора (когда мотор почти прогрелся и начинает открываться подающий жидкость пластинчатый клапан — он показан на фото слева) диски между собой ерзают туда-сюда, а начавшая поступать жидкость, имеет свойство от этого ёрзанья ещё лучше склеивать диски, так как

Редко на каких вязкомуфтах имеется специальное отверстие для заливки, как правило его нет.

Некоторые советуют просверлить отверстие в корпусе, а потом после заливки жидкости, закрутить туда винтик на фиксаторе резьбы, можно сделать и так (на каких муфтах так нужно делать я напишу чуть ниже). Но всё же лучше не добавлять лишний вес в виде винтика, даже один грамм. Ведь обороты вентилятора очень большие и лишний дисбаланс от винтика нежелателен. Надо просто залить жидкость с помощью медицинского шприца через отверстие штока.

Конечно так будет намного дольше, ведь отверстие маленькое, а жидкость очень вязкая, зато не надо будет ничего сверлить и нарезать резьбу.

На некоторых автомобилях, например Мицубиси, нет заклёпок, чтобы снять биметаллическую спираль, и заклёпкой, головку которой нужно сточить (только изнутри), является сам шток (с двумя уплотнительными колечками) который толкает и открывает клапан. Разобрать такую муфту, не повредив штока, намного сложнее, и вот в этом случае лучше просверлить отверстие в корпусе и нарезать в нём резьбу.

Через отверстие с резьбой и будет заливаться жидкость, а после заливки вкручивается винт на резьбовом герметике.

Заливка может занять долгое время, поэтому нужно будет закрепить шприц (например плотно вставив его в отверстие с воронкой как на фото) и в течении суток, постепенно доливать в шприц жидкость. Но можно действовать только шприцем, создавая поршнем давление, для более быстрого наполнения, а когда устанете это делать, то тогда можно использовать воронку, наполнив её полной.

Количество заливаемой жидкости точно сказать не могу, извиняйте, так как у разных марок автомобилей оно разное, да и к тому же я ведь не знаю, сколько жидкости осталось внутри вашей муфты.

Может её там совсем нет, а может половина объёма.  При желании можно найти в документации производителя именно вашего автомобиля.

Но обычно для заправки вязкомуфты машины среднего рабочего объёма, хватает примерно 100 грам.

Если найдёте точное значение в граммах именно для вашей машины, тогда нужно будет (чтобы не залить лишней) разобрать вяскомуфту, и аккуратно удалить с помощью шприца и ветоши остатки старой жидкости, а потом уже собрать и залить новую в точном количестве. Лишняя жидкость крайне нежелательна, так как если её будет слишком много, то центробежной силе некуда будет выгнать её при вращении из полости между дисками, (когда мотор не прогрет) и ваш вентилятор будет вращаться постоянно с большой скоростью, не давая возможности нормально прогреться двигателю.

Вяскомуфта в открытом состоянии, и видны канавки для отвода жидкости из полости (на оборотах).

Кстати, когда разберёте муфту, то заметите продольные канавки в форме крыльчатки (см. фото). Эти канавки как раз и нужны для того, чтобы когда двигатель вашей машины ещё не прогрет, а жидкость осталась между дисками, и при вращении вентилятора, с помощью центробежной силы, удалить через эти канавки ненужную в данный момент жидкость (чтобы диски пробуксовывали между собой и вентилятор вращался медленно, пока мотор автомобиля прогревается).

 И если уж разобрали муфту, то проверьте, нет ли грязи внутри и в канавках и если есть, то промойте все детали и соберите.

Винты, скрепляющие обе половины муфты, советую закручивать на фиксатор резьбы. Биметаллическую пружину устанавливаем на место, не забыв ввести на своё место шток с новым уплотнительным колечком. Если не удастся, зафиксировать на своём месте биметалическую пластину, ведь часто бывает что головка заклёпки портится, то значит придётся поехать в любой автосервис и попросить аргонщика дядю Васю, что бы он капнул капельку алюминия на заклёпку и таким образом зафиксировал пластину.

После сборки и установки вязкомуфты на место, следует проверить её работу. Это можно сделать с помощью простого способа: скрутите заранее длинный рулон плотной бумаги, а потом заведите двигатель своей машины. Пока мотор не прогрет, подставьте под вращающийся вентилятор рулон бумаги (берегите руки, они ведь у всех мастеров золотые), и попытайтесь остановить бумажным рулоном вращающийся вентилятор. Удалось это сделать — вентилятор остановили, значит пока всё нормально.

Теперь пусть двигатель хорошо прогреется до рабочей температуры, и после этого опять попытайтесь остановить бумажным рулоном крыльчатку вентилятора. Если это не получается сделать, значит всё в порядке и сработал клапан, впустивший жидкость между дисками и склеивший их, отчего вентилятор стал вращаться без пробуксовки, с такой же скоростью как и вал помпы и он теперь эффективно охлаждает радиатор, снижая температуру мотора. Перегрев в этом случае исключён. А ремонт благополучно закончен.

Если кому то покажется такой ремонт сложным, и кто не захочет заморачиваться с ремонтом вяскомуфты, или у кого то может не получится её отремонтировать, то можно будет приварить крепления в районе крепежа радиатора, и к этим креплениям закрепить электрический вентилятор.

Но только в этом случае, нужно будет ещё закрепить в самом радиаторе датчик включения вентилятора.

Пока не отремонтировали.

Ну и напоследок пару советов. Многие водители, особенно в глубинке, не смогут сразу найти или заказать что бы привезли силиконовую жидкость, а ездить очень надо.

Многие «спецы» могут посоветовать просверлить между двумя половинками детали отверстие и таким образом зафиксировать крыльчатку вентилятора и исключить перегрев мотора. Делать этого категорически нельзя, так как портятся детали (нарушится герметичность) и если удастся купить жидкость, то она уже не поможет — это во первых. А во вторых железный болт через несколько часов работы просто срежет, а детали окончательно разобьются и испортятся, так как рывки при работе вентилятора неизбежны.

Место такой вязкомуфты только на свалке.

Ну а что же делать, если всё же ехать надо, а жидкости нет? Есть только один простой способ, позволяющий сохранить детали, пока жидкость найдётся.

Разбираем муфту и между двумя дисками вставляем вырезанный кружок листовой резины, а затем стягиваем обе половинки. Только резина не должна быть слишком толстой, иначе при стягивании половинок муфты, можно погнуть диски. Вот и всё — теперь у вас при работе вентилятора, будет мягкое (резиновое) сцепление между дисками, исключающее поломку деталей от рывков.

Но хочу предупредить, что это временный ремонт, так как зафиксировав таким образом крыльчатку вентилятора, он у вас будет теперь вращаться с большой скоростью постоянно, даже в момент прогрева двигателя.

И значит двигатель будет прогреваться и выходить на рабочую температуру намного медленнее, что равносильно постоянно открытому термостату (или когда термостата вообще нет). Не стоит объяснять, что это не есть хорошо и поездки на непрогретом двигателе вредны, и подробнее об этом можно почитать вот тут.

Но я думаю, что для любого адекватного водителя, это будет лишь временная мера, и купив жидкость, он постарается восстановить нормальную работу вязкомуфты, как я описал в этой статье, ну или купит новую — выбирать вам; удачи всем!
