Универсальный съёмник для разборки коробки передач.

По окончании интенсивной эксплуатации автомобиля либо мотоцикла, наступает момент ремонта коробки передач, к примеру завыли шестерни и их нужно заменить. Но без особых приспособлений, легко и как следует произвести ремонт не так то легко. В данной статье я предлагаю изготовить универсальный съёмник, благодаря которому, последовательность операций по разборке коробки передач, и не только её, возможно будет выполнить легко и комфортно.

По большому счету универсальным съёмник именуют за то, что он разрешает выполнить различные работы, применительно к различным размерам стягивающихся с валов подробностей. И такая универсальность в некоторых случаях может распознать съёмник и обратный эффект по многим причинам может оказаться негоден в применении. Это можно понять на примере универсального разводного ключа, благодаря которому возможно открутить множество болтов и гаек различных размеров, в случае если имеется возможность к ним подобраться с таким ключом.

Но в том то и дело, что в автомобиле, большая часть болтов и гаек находятся в труднодоступных местах, и подобраться к ним вероятно лишь своим особым ключом.

То же самое возможно сообщить и про большая часть универсальных съёмников, каковые нереально применять на агрегатах некоторых машин. Заберём к примеру коробку передач Горьковских машин (ГАЗ). Из-за большой длины валов коробок передач этих машин, разобрать коробку не так то легко, без особого съёмника с долгими шпильками (его номер 7826088-01).

Он складывается из сменных кареток с вкладышами, траверсы, силового винта, ну и двух долгих шпилек.

Съёмник подробностей коробки передач со всеми подробностями.

В данной статье я желаю предложить универсальный съёмник, что возможно применить как для ремонта коробок передач с цилиндрической основной передачей, применяемой при поперечном размещении двигателя (переднеприводные автомобили), так и с гипоидной коробкой передач (применяемой на продольных моторах заднеприводных машин). Данный съёмник возможно назвать универсальным, поскольку он разрешает разобрать как первичные, так и вторичные валы практически всех коробок передач.

Подробности съёмника более крупным планом.

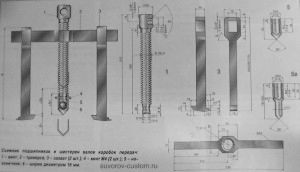

1 — винт, 3 — захваты, 5 и 5а — наконечники.

Данный съёмник (см. рисунок) оснащается захватами с губками трёх различных толщин, а наконечник его вала не вращается при закручивании вала. Это принципиально важно для валов, в которых имеется резьбовое отверстие в центре — при стягивании какой или подробности, не повреждаются первые витки резьбы вала.

А резьбовой винт съёмника имеет трапецеидальную резьбу, что повышает тяговое упрочнение (механический коэффициент нужного действия) съёмника. Другими словами при стягивании с вала какой или подробности, требуется прилагать меньше упрочнения при вращении винта, и наряду с этим такая резьба меньше изнашивается.

Территория применения этого съёмника (так называемый диапазон применимости) зависит от размеров S?и S?, смотрите рисунок. К примеру для захватов 3 размером А=200 мм и наконечника 5 размером S?= 45 мм возьмём S?=37 мм, а S?=111 мм. В случае если же применять захваты увеличенной длины при А= 250 — 315 мм и наконечников 5а размером равных S?=75 — 100 мм, то диапазон применяемости съёмника намного расширяется.

Траверса съёмника крупным планом.

В заключении желаю добавить мастерам, планирующим изготовить таковой съёмник самостоятельно, либо тем, кто его закажет фрезеровщику: подробности съёмника и основное его захваты, весьма рекомендую изготавливать из легированной стали, и по окончании их изготовления термообработать их закалкой с высоким отпуском.

Так как подробности съёмника, в особенности губки захватов, при работе будут испытывать громадные нагрузки. Отсутствие, либо неверная термообработка, приведут к тому, что захваты либо их губки отогнутся, либо смогут по большому счету треснуть, из-за хрупкости неправильно термообработанной стали.

А дабы лапки съёмника не соскальзывали с подробности, их направляться изготовить как обрисовано в данной статье.

В том месте же вы отыщете правильное описание марки стали для съёмника.

Рекомендую серьёзно подойти к вопросу термички, и лучше само собой разумеется дать подробности съёмника грамотному термисту, на какое нибудь предприятие. И я надеюсь, что изготовив данный универсальный съёмник, разобрать коробку передач вашего автомобиля либо коробку мотоцикла будет очень просто; удач всем!
