Регулировка сцепления может потребоваться по окончании определённого пробега автомобиля, и по окончании замены диска сцепления новым, либо по окончании неправильной регулировки. В данной статье, больше рассчитанной на новичков, будет продемонстрирована последовательность работ по регулировке привода сцепления — как гидравлического (с рабочим гидроцилиндром сцепления), так и механического (с тросовым приводом).
Для начала направляться осознать, вправду ли нужна регулировка сцепления вашего автомобиля. Может в вашем случае по большому счету не окажет помощь регулировка, поскольку фрикционные накладки диска сцепления предельно изношены, сцепление пробуксовывает при любых регулировках и диск направляться заменить (детально о всех неисправностях сцепления и о обнаружении неисправностей сцепления рекомендую почитать весьма подробную статью вот тут).
А в данной статье ниже будут обрисованы только те неисправности, каковые устраняются регулировкой сцепления.
Сперва неисправности сцепления.
Сцепление может пробуксовывать — наряду с этим крутящий момент от маховика и коленвала двигателя не всецело передаётся на трансмиссию и на ведущие колёса автомобиля. Наряду с этим, при всецело отпущенной педали сцепления, машина или вовсе не трогается с места, или трогание происходит весьма медлительно (наряду с этим в салоне возможно ощутить запах гари от сгорания фрикционных накладок ведомого диска сцепления), или автомобиль начинает перемещение рывками.
Обстоятельство пробуксовки в большинстве случаев отсутствие свободного хода педали сцепления — устраняется регулировкой свободного хода педали, которая будет обрисована ниже.
Но не следует забывать, что избавиться от таковой неисправности регулировкой свободного хода педали не окажется, в случае если фрикционные накладки ведомого диска предельно изношены, либо диск замаслен, что не редкость при износе сальника коленвала.
Сцепление может вести — показателем того, что сцепление на вашей машине ведёт, другими словами сцепление не всецело выключается и при всецело отпущенной педали сцепления фрикционный диск не отделяется от поверхности маховика, так вот, показателем данной неисправности подтвердит тяжёлое переключение передач. Сопровождается ударами шестерён и зубьев синхронизаторов коробки передач, наряду с этим вероятна поломка зубьев.
Такая неисправность возможно в следствии через чур громадного свободного хода педали сцепления. Но стоит не забывать, что эта же неисправность возможно от попадания воздуха в гидравлический привод (как прокачать совокупность обрисовано в статье про его неисправности и сцепление — вторая ссылка в начале текста). И сцепление может вести от коробления (от перегрева) перекоса ведомого диска, обрыва (отклеивания) фрикционных накладок.
Пробуксовка сцепления, так и при в то время, когда сцепление ведёт — да и то да и то очевидно недопустимо, поскольку приведёт не только к затруднениям при управлении машиной, но ещё и к стремительному износу фрикционного материала ведомого диска сцепления, и поверхности ведущего поверхности и диска маховика.
Кроме этого сцепление может срабатывать через чур рано либо напротив через чур поздно и нужно осознать, поздно ли срабатывает сцепление, либо напротив через чур рано. Выяснив в какой момент начинает срабатывать сцепление, будет существенно проще создавать регулировку, другими словами будет светло в какую сторону крутить регулировочные элементы, каковые будут обрисованы ниже.
Позднее срабатывание сцепления определяется весьма легко: при медленном отпускании педали сцепления, машина начинает трогаться с места лишь в то время, когда педаль находится в самом финише хода, другими словами педаль полностью отпущена. Ну а раннее срабатывание сцепления — это в то время, когда при отпускании педали в начале её хода, машина начинает перемещение (у педали нет свободного хода).
Для новичков оптимальнее отыскать в мануале собственного автомобиля правильные эти по расстоянию в миллиметрах, как для свободного хода педали, так и по расстоянию педали довольно пола автомобили.
В то время, когда сцепление ведёт, либо пробуксовывает, и в случае если неверный вольный движение педали — в этих обстоятельствах требуется регулировка сцепления, конечно же в случае если подробности сцепления не изношены больше нормы.
Регулировка сцепления с гидравлическим приводом.
Гидравлический привод сцепления установлен на большинстве современных автомобилей а также на многих мотоциклах.
Для работы при регулировке потребуется комплект простых рожковых гаечных ключей (для большинства автомобилей это ключи на 8, 10, 13, 14, 17 мм), но сперва направляться проверить вольный движение педали сцепления, сверившись с мануалом вашего автомобиля.
Очевидно правильные эти свободного хода для всех автомобилей нереально обрисовать в одной статье (ищем в мануале), но к примеру вольный движение педали для хороших Жигулей образовывает 25 — 35 мм. Вольный движение педали сцепления образуется за счёт зазоров в подробностях подвески педали, и между поршнем главного и толкателем цилиндра сцепления, и между муфтой выключения и пятой, он соответствует перемещению педали сцепления до начала прогиба диафрагменной пружины.

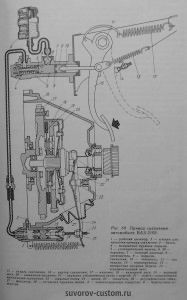

Сцепление хороших Жигулей
На хороших Жигулях вольный движение регулируется регулировочной гайкой 26 (см. рисунок слева, в случае если на него кликнуть 2 раза, то он увеличится) и ограничительным винтом 14.
Перед регулировкой сцепления сперва контролируем зазор между поршнем 10 и толкателем 9 по величине хода педали сцепления.
Движение педали должен быть в пределах 0,4 — 2 мм. Эту регулировку делаем посредством ограничительного винта 14, вращая его.
Потом контролируем вольный движение толкателя 25 вилки 24, вольный движение толкателя должен быть в пределах 4 — 5 мм. А величину свободного хода толкателя регулируем посредством гайки 26, при ослабленной контргайке и отсоединив пружину 28.
Проверив и отрегулировав все зазоры, контрим контргайки и регулировку сцепления можно считать законченной.
Регулировка сцепления с тросовым приводом.
На некоторых машинах, среди них и на отечественных переднеприводных ВАЗах, (Тавриях), некоторых иномарках, привод сцепления трудится посредством троса.
Тросовый привод сцепления ВАЗ 2108 — 09….
1 — кронштейн крепления оболочки троса, 2 — резиновый чехол, 3 — поводок троса, 4 — рычаг вилки выключения сцепления, 5 — трос, 6 — контргайка, 7 — регулировочная гайка, 8 — нижний наконечник оболочки троса, 9 — оболочка троса, А — окно.
Вольный движение в приводе сцепления переднеприводных вазов (к примеру ВАЗ2108 — 09) измеряется посредством перемещения финиша рычага 4 (см. рисунок справа) и вольный движение должен быть в пределах 3,3 — 4,7 мм.
При регулировке свободного хода направляться ослабить гайки 6 и 7, преодолевая сопротивление пружины, отодвинуть рычаг 4 от пальца поводка 3, после этого засунуть в окно А проволочный щуп диаметром 1,5 мм (щуп легко сделать из куска проволоки, толщиной 1,5 мм) и потом отпустить рычаг 4.
Затем посредством прокручивания гаек 6 и 7 выбрать все зазоры в тросовом приводе и вынуть проволочный щуп. Регулировку можно считать законченной.
Конечно же на многих иномарках подробности привода сцепления смогут мало различаться, и все конструкции нереально обрисовать в одной статье, но принцип регулировки сцепления у многих автомобилей практически однообразен, лишь только необходимые зазоры в миллиметрах направляться уточнить в мануале конкретно вашей автомобили.
