Как заменить направляющие втулки клапанов

Отечественные автомобили можно ремонтировать самостоятельно в любом удобном гараже. Конструкция их предусматривает максимальный уровень ремонтопригодности всех узлов и механизмов. Не исключением в этом случае будет ремонт головки блока, одной из операций этого процесса является замена направляющих втулок клапанов.

Содержание

1 Конструкция механизма 2 Необходимость замены втулок 3 Выпрессовка втулок 4 Запрессовка ремонтного комплекта

Конструкция механизма

В процессе работы клапанного механизма движение клапанов происходит в ограниченном пространстве.

Направление для перемещения задается с помощью соосности отверстия, в котором «ходит» ось штока и впускного/выпускного отверстия. Материал для штока подобран максимально износостойкий.

Сталь легирована большим количеством хрома и никеля. Направляющие втулки клапанов, сопрягающиеся со штоком, выполнены из менее прочного материала, чаще из медесодержащих сплавов. Это связано с тем, что ремонтный комплект таких втулок будет стоить дешевле при обслуживании, чем полная замена клапанов с износившимся штоком.

Также пара сталь-латунь гораздо лучше работает при фрикционном сопряжении.

Замена втулок

Зазора между отверстием и клапаном практически нет. Это и наличие сальников на штоке помогает предотвратить попадание масла в камеру сгорания.

Но за счет того, что работа клапанов проходит в агрессивных условиях и при интенсивном перемещении, износ у втулок появляется, их приходится периодически менять. Если бы они не стояли в конструкции, то пришлось менять всю головку блоки после выработки в отверстиях, по которым ходит шток.

Необходимость замены втулок

Износ можно определить по нескольким косвенным признакам, также есть случаи, когда требуется менять втулки в обязательном порядке:

в камеру сгорания проникает моторное масло, за счет этого возрастает его расход и образуется сероватый дым из выхлопной трубы; слышно характерное постукивание со стороны головки блока; при полной замене комплекта клапанов; капремонт головки блока.

Инструмент для выпрессовки

Выпрессовка втулок

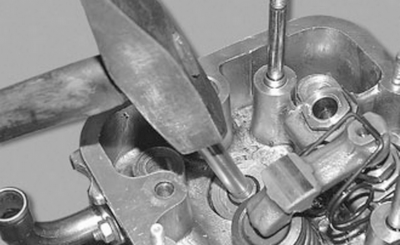

Наиболее популярным методом выпресовки является ударный. Предварительно снятую головку блока очищаем от загрязнений. Потом фиксируем ее на верстаке. Для операции понадобится специальный съемник, латунная или бронзовая цилиндрическая оправка длиной 80-100 мм.

С одного конца на ней должна быть проточка на длину 30-40 мм диаметром на 1-2 мм меньше, чем диаметр внутреннего отверстия втулки. Оправка должен иметь максимальный диаметр, не больше наружного размера втулки.

Шаг 1. Нагреть головку блока Шаг 2. Выпрессовать втулки Шаг 3. Провести сравнительный замер штоков и отверстий Шаг 4. Обработать отверстия разверткой

Перед выбиванием втулок, необходимо нагреть головку примерно до 100-1200С. Делается это для ослабления натяга между втулками и корпусом. В гаражных условиях подойдет электроплита. Ни в коем случае не пользоваться для этой операции горелкой, чтобы не перегреть металл и не испортить «геометрию» поверхности корпусной детали.

Выбивать надо со стороны камеры сгорания.

После высвобождения посадочного отверстия, надо замерять его диаметр. Это необходимо для того, чтобы правильно подобрать натяг, разницу между размером новой втулки и посадочным диаметром.

Ремонтная втулка должна быть больше на 0,03-0,05 мм. Это обеспечит плотную посадку. Замеры надо проводить на остывшей головке.

Запрессовка ремонтного комплекта

Чтобы не повредить поверхность отверстий и не создать задиры, перед тем, как заменить направляющие втулки клапанов, нужно опять немного разогреть головку блока.

Ремонтный комплект для лучшей посадки нужно остудить. Для этого подойдет бытовой морозильник. Без таких манипуляций качественной запрессовки можно не получить, а впоследствии все они быстро «разболтаются» на своих местах.

И необходимо будет разбирать узел заново.

Сборка механизма

Когда все установится на свои места и головка блока остынет до окружающей температуры, необходимо будет обработать отверстия разверткой. Такая калибровка приведет диаметр в нужный размер по всей длине. Желательно использовать настраиваемый инструмент, так как у ненастаиваемого происходит износ, и размер отверстия станет после большого числа обработок немного меньше требуемого.

За счет этого клапаны будут проходить с натягом, преодолевая трение, а могут просто заклинить.

Нормальным считается зазор между штоком клапана и отверстием 0,03-0,04 мм.

После запрессовки втулок можно проводить подгонку седел клапанов.

Для этой операции используются шарошки или зенкеры.
