Как проверить датчик скорости ВАЗ 2114 своими руками

Когда-то измерение скорости автомобиля осуществлялось при помощи механического устройства, колесо вращало тросик, что крутил спидометр, в следствии шофер ориентировался с какой скоростью он движется.

на данный момент же "механику" заменила электроника, исходя из этого снятие показаний с колес происходит полностью по-второму. Был придуман так называемый датчик скорости автомобиля (ДСА), принцип работы которого базируется на эффекте "Холла". Про эффект Холла мы говорили в статье: Что такое датчик «Холла» и как его проверить?

Датчик отправляет на контроллер электромагнитные импульсы, каковые обрабатываются и на базе взятых данных производится правильное вычисление скорости перемещения транспортного средства.

Трудится это следующим образом: как мы уже говорили, ДСА отправляет импульсы всего за один километр порядка 6004, чем стремительнее будет двигаться авто, тем меньшим будет промежуток между импульсами. Так, электронный контроллер создаёт подсчет, ориентируясь по временному промежутку между каждым новым импульсом.

Датчик скорости, в сущности на ВАЗ 2114 расположен на МКПП, неподалеку от правого ШРУСа. Дабы снять ДСА нужно залезть под машину.

В данной статье мы поведаем, как проверить датчик скорости дома на примере ВАЗ 2114.

Показатели неисправности датчика скорости:

Плавающие холостые обороты; Двигатель глохнет; На ходу автомобиля спидометр не работает; Повышенный расход горючего; Неточности, каковые появляются на панели устройств; Падение мощности двигателя.

Главные обстоятельства неисправности ДСА

Основной "болячкой", по которой исчезает сигнал от датчика скорости — нехорошей контакт либо полное его отсутствие. В большинстве случаев, обстоятельство кроется в обрыве провода либо нарушении целостности разъема, исходя из этого если вы увидели нарушения в работе датчика скорости, в первую очередь удостоверьтесь в надежности указанные выше элементы. Удостоверьтесь в надежности сопротивление в цепи заземления, оно должно пребывать в пределах 1 Ом.

В случае если неисправность так и не нашлась, удостоверьтесь в надежности датчик скорости ВАЗ 2114 более подробно, как это сделать просматривайте ниже.

Как проверить ДСА собственными руками? Методы проверки датчика скорости дома

В первую очередь вам нужно будет снять датчик скорости.

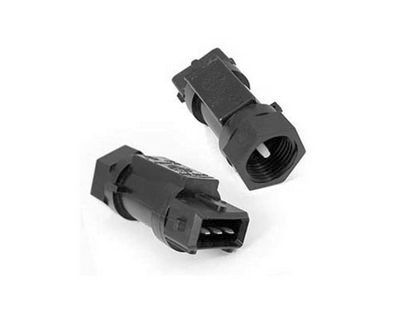

Датчик скорости ВАЗ 2114 имеет три контакта: 1 — заземление, 2 — импульсный сигнал, 3 — напряжение тока. Проверка ДСА не представляет собой ничего сложного, нужно проверить массу на 1-м контакте, по окончании убедиться в наличии напряжения на 3-ем контакте (должно быть 12 в), в конце — направляться проверить импульс 2-го контакта, вращая наряду с этим ведущие колеса. Скорость вращения должна быть не меньше 3-5 км/ч.

Помимо этого, 1-й и 3-й контакты возможно прозвонить.

Другой метод проверки ДСА дома (без снятия ДСА) Домкратим переднее колесо (в случае если у вас переднеприводное авто). К контактам датчика необходиом подключить вольтметр и раскрутить колесо как возможно посильнее, по окончании чего возможно будет снять показания с прибора. В случае если на протяжении проверки вы поняли, что частота и напряжение возрастают — датчик, вероятнее, исправен.

Проверка датчика скорости при помощи контрольной лампочки

Этот метод для тех, у кого нет вольтметра.

Совершенно верно кроме этого как и в прошлом случае, вам нужно домкратить машину, правильнее ведущие колеса.

Отключите импульсный провод. Включить зажигание. Подключите один провод к "плюсу" АКБ, а второй к разъемному выходу «сигнал». Финиши проводов подсоедините к контрольке и очень сильно раскрутите колесо. В случае если лампочка мерцает — датчик рабочий.

В случае если по окончании совершённых испытаний вы узнали, что датчик неисправен, замените ДСА сами либо обратитесь с просьбой о помощи на СТО.
